工业内窥镜检测,用数据说话更精准
2021-01-28 09:56:11
工业内窥镜检测的目的是发现设备内部的缺陷，传统检测用眼睛判断，根据检测图像的画面进行判断。工业内窥镜技术发展至今，有了高大上的先进测量技术，可以对缺陷的严重程度性进行定量分析，可以说在目视检测的基础上，用数据说话更精准。
我们一起看看韦林工业内窥镜的光栅扫描测量技术吧，Mentor Visual iQ（MViQ）视频内窥镜可以在工业内窥镜检测任务中，利用先进的光栅扫描技术，识别并重现被测物体的外貌轮廓，通过进行三维立体数字建模，形成点云图、深度图，可通过旋转、平移、缩放等操作更加清晰明了的对被测物体表面缺陷进行全方位的定性及定量的分析。
下图为使用区域深度剖面功能测量涡轮叶片前缘凹坑的实际案例，该功能可在曲面上精确测量凹坑深度，打破传统测量法的局限性。

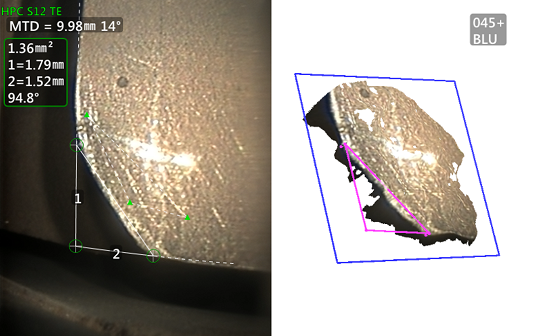

下图为使用测量平面结合面积测量法，测量叶尖材料丢失的应用，测量平面法可定义出虚拟平面，以在空间选点，精确测量出缺失面积。
通过点云图和深度图，可更加清晰、直观的分析被检测物体的表面状况，对于判定损伤程度，区别划痕及裂纹、明确缺陷种类等具有重要作用。先进的测量功能，使得工业内窥镜检测技术，有了用数据说话的能力，助力检测更精准！
相关推荐：Mentor Visual iQ
